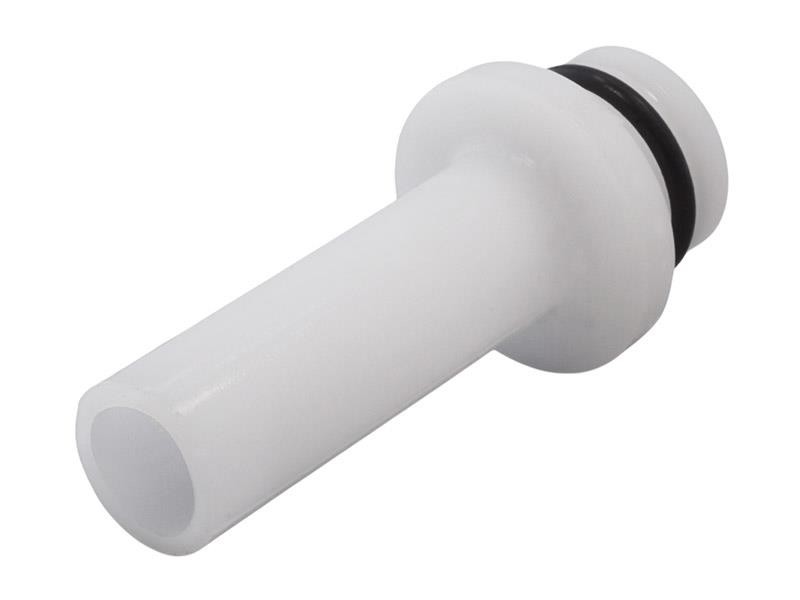

SHURflo 8403803 Pumpen Einsteck-Stutzen für Sirup-Zufuhr, mit Ø 10 mm Außendurchmesser (Schnellsteck-System)
Das Fitting wird für die Sirup-Zufuhr verwendet und gewährleistet eine gleichmäßige Versorgung der Pumpe mit Sirup.

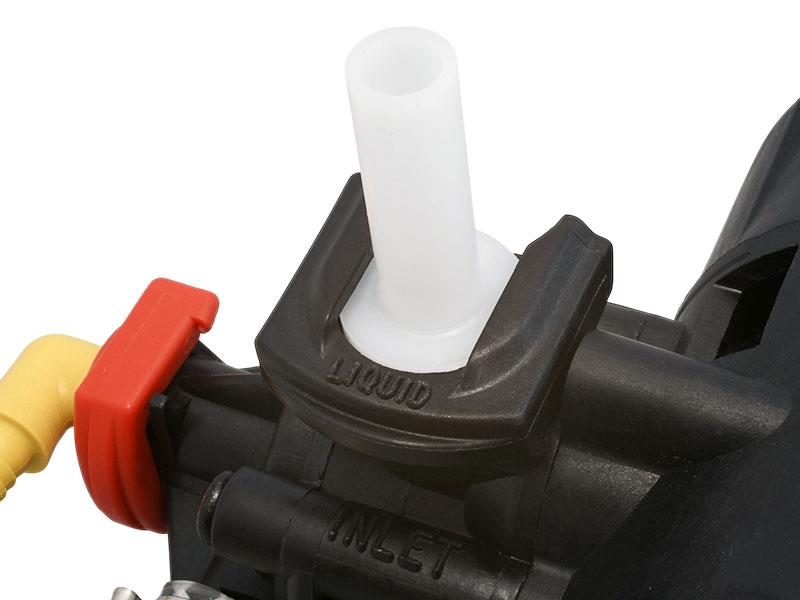

Die Montage erfolgt über den vorhandenen Sicherungsclip. Hierzu wird das Fitting eingesteckt und der Clip darübergeschoben. Beim Einrasten an den beiden Kunststoffnasen ist ein deutliches Klick-Geräusch zu hören, das den korrekten Sitz bestätigt.
Wichtige Hinweise für die Installation der Zuleitung:
- Die Zuleitung muss eine Mindestgröße von Ø 3/8" / 10 mm (Innendurchmesser) aufweisen und eine Wandstärke von mindestens 3 mm haben.
- Die Zuleitung muss aus klarem Material bestehen und in der NSF-Liste als vakuumtauglichgeführt sein.
- Die Zuleitung darf keine Überlänge haben. Folgende Längen sind einzuhalten:
Maximallänge: 3 Meter
Maximaler Höhenunterschied zwischen Pumpe und Sirup-Behälter: 1,5 Meter
- Die Zuleitung darf nicht unter dem Niveau des Sirup-Behälters liegen. Das kann dazu führen das Luft in den Sirup-Behälter gelangt.
Technische Daten:

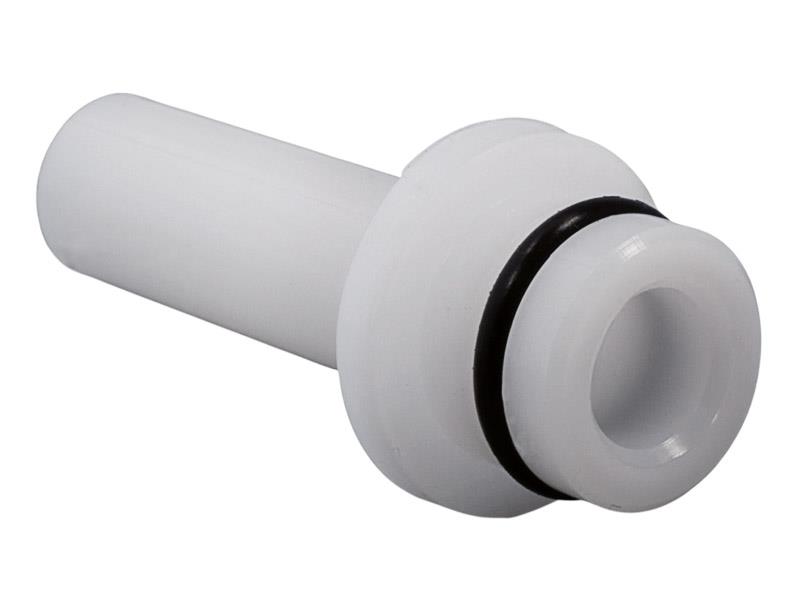

- Eingang: 3/8" mit Dichtung
- Ausgang: John Guest Ø 10 mm außen (Schnellsteck-System)
- Material: Kunststoff (weiß)
Alternatives Fitting:
- 840 4201 90° Einsteck-Winkel 3/8" für Sirup-Zufuhr, mit 3/8" Schlauchtülle
Der Pumpenkörper ohne Fittinge:
- 845 3500 Shurflo Post-Mix Sirup Pumpe
