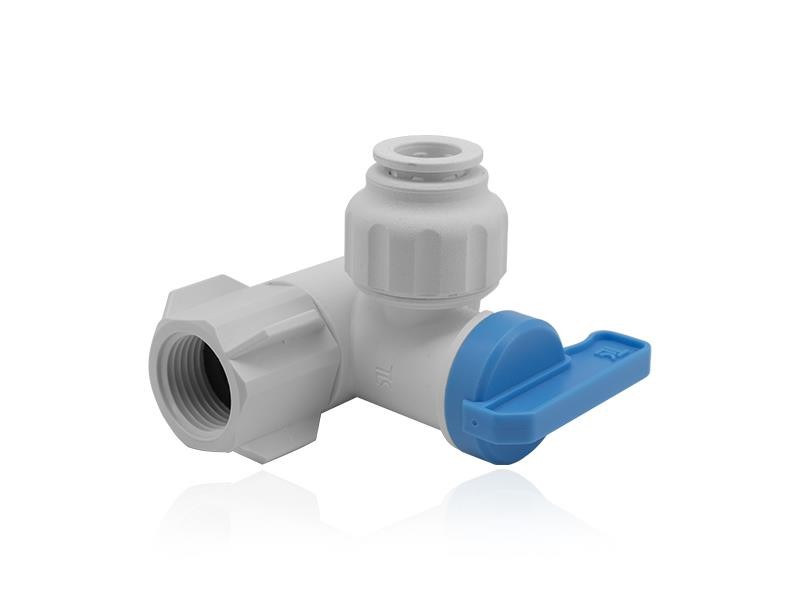

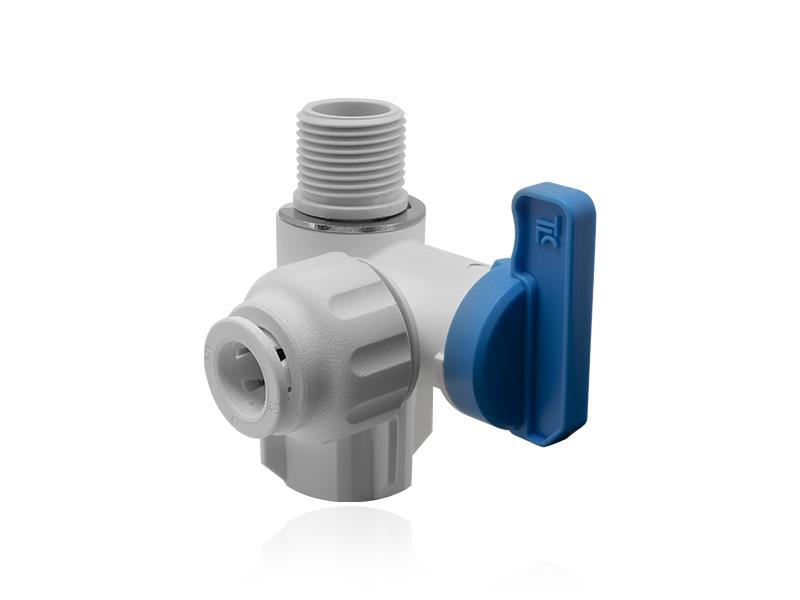

Aufschraubverbinder gerade 3/8" mit Abgang 90° Kugelhahn
weiß Schnellstecksystem zöllig
Maße: 3/8" Innengewinde x 3/8" Außengewinde BSPP Kunststoff
und 3/8" Schlauchanschluß Schnellsteck mit selbstsicherndem Gewinde
und Kugelhahn (ohne Rückschlagventil)
Wir bieten Ihnen eine große Palette an Steckverbinder und Schraubverbindern für die Getränkeindustrie und Wasseraufbereitung.
Unsere Auswahl an Verbindern des Schnellstecksystems und das Zubehör ermöglicht
Ihnen eine zügige, mehrfach verwendbare Installation.
Sie benötigen weder Werkzeug noch zusätzliches Dichtmittel.
Das reduziert Ihre Kosten.
Handhabung des Schnellsteckanschlusses:
Durch einfaches Einstecken des Rohres in den Steckverbinder ist die Verbindung bereits ohne zusätzliches Dichtmittel abgedichtet.
Ein O-Ring im Inneren des Verbinders dichtet die Verbindung an der Außenseite des Schlauches/Rohres ab.
Das Halteelement mit kleinen Edelstahlzähnen hält den Schlauch fest. Durch Zuschrauben des selbstsichernden Gewindes wird ein ungewolltes Trennen der Verbindung verhindert.
In drucklosem Zustand wird zum Lösen der Steckverbindung das selbstsichernde Gewinde aufgeschraubt und der Schlauch wieder herausgezogen.
Ein mehrfaches Lösen und Verbinden ist möglich.
- geeignet für die Getränketechnik im Bereich Wasseraufbereitung, Trinkwasseranwendungen, Biere,
Softdrinks
- für die Übertragung von Flüssigkeiten, nicht entzündlichen Gasen ( CO², N² ), Druckluft und Vakuum
geeignet
- aus lebensmittelechtem Werkstoff
- optimale Durchflusseigenschaften
- Gehäusewerkstoff: POM Kunststoff
- passend für Coca Cola und Cornelius
- Zulassung laut Herstellerangaben DVGW, KTW, WRAS, ACS, FDA, NSF-51 und NSF-61
- Qualitätsstandard ISO 9001 / 14001
Schnellsteckverbinder:
- einfache und schnelle Installation / Deinstallation ohne Werkzeug
- Lösen und Befestigen mehrfach möglich (Kostenreduzierung)
- kein zusätzliches Dichtmaterial nötig
- anwendbar mit vielen Kunststoffrohren und Metallrohren
- für Rohrmaterial PEX, PVC, PE-RT, PE und Kupfer
- O-Ring: NBR oder EPDM
- Halteelement: POM mit Edelstahlzähnen
- mit selbstsicherndem Gewinde (kein Sicherungsring nötig)
- mit Rückschlagventil
- mit Kugelhahn zum Absperren des Schlauchanschlusses
Kunststoffgewinde:
-Innengewinde mit Dichtung
weißer Verbinder = zölliges Maß
nicht kompatibel mit schwarzen Verbindern

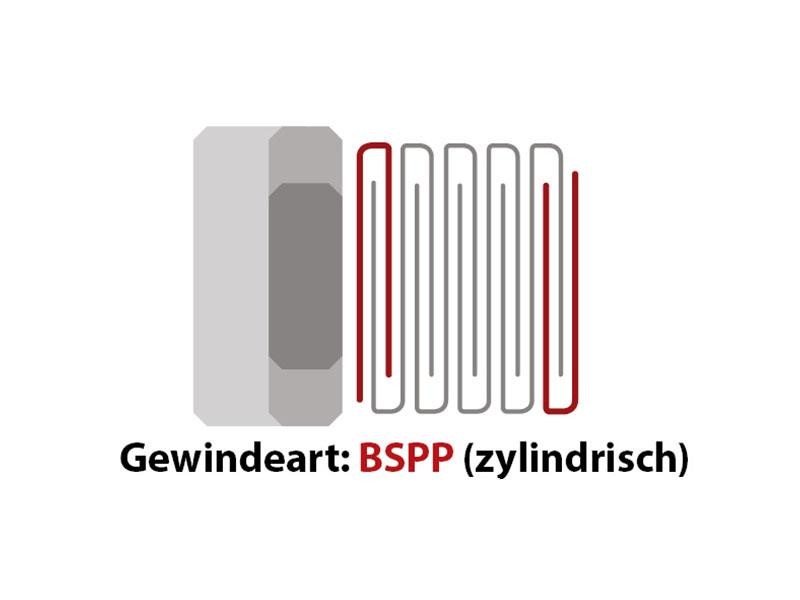

BSPP Gewinde ist das europäische Standardgewinde (zylindrisch).
BSPT Gewinde ist das europäische Gewinde (kegelförmig 55° Flankenwinkel).
NPTF ist die amerikanische Gewindenorm (kegelförmig 60° Flankenwinkel).
Die verschiedenen Gewinde sind nicht miteinander kombinierbar.
Physikalische Eigenschaften:
Temperatur: +21 °C bis +65 °C, Druck: bis 10 bar
für PE-Rohr schwarz Art. Nr. 23 184 (Ø 3/8" außen)
für PE-Rohr blau Art. Nr. 23 204 (Ø 3/8" außen)
